Multa de Energia Reativa: Como Eliminar

O que é a multa de energia reativa

A multa de energia reativa é a cobrança adicional que a concessionária lança na fatura quando a instalação opera com fator de potência abaixo do mínimo permitido. Ela não corresponde a um consumo produtivo: trata-se da penalização do excedente de energia reativa demandado da rede, que sobrecarrega o sistema elétrico sem gerar trabalho útil. Para a indústria e o comércio, esse valor recorrente pode representar uma parcela significativa da conta de energia, e quase sempre é totalmente evitável com engenharia adequada.

A IFELL Engenharia atua exatamente nesse ponto: analisa a fatura, mede o comportamento elétrico da instalação e projeta a correção do fator de potência para que o excedente reativo deixe de ser cobrado, com conformidade técnica e regulatória.

Energia reativa e fator de potência

Para entender a multa é preciso distinguir os tipos de potência. A potência ativa, medida em quilowatts (kW), é a que realiza trabalho — aciona motores, ilumina e aquece. A potência reativa, medida em quilovolt-ampère reativo (kvar), não produz trabalho útil, mas é necessária para criar os campos magnéticos de cargas indutivas como motores, transformadores, reatores e solda. A combinação das duas resulta na potência aparente, em quilovolt-ampère (kVA), que é o que a concessionária precisa fornecer.

O fator de potência é a relação entre a potência ativa e a potência aparente. Quanto mais próximo de 1, mais eficiente é a instalação. Quando há excesso de cargas indutivas, o fator de potência cai, a corrente aumenta para a mesma potência útil e o sistema passa a transportar uma parcela reativa elevada — situação que a regulação penaliza.

Por que a fatura traz multa de reativo

A cobrança ocorre quando o fator de potência fica abaixo de 0,92. A concessionária mede a energia e a demanda reativas excedentes e as fatura por meio dos itens conhecidos como UFER (faturamento de energia reativa excedente) e DMCR (demanda de potência reativa excedente). Na prática, sempre que a instalação fica abaixo do limite, o excedente reativo é convertido em valor monetário na conta.

• Fator de potência mínimo de 0,92 (indutivo ou capacitivo, conforme o horário);
• Excesso de cargas indutivas: motores, transformadores, reatores e máquinas;
• Faturamento de energia reativa excedente (UFER) por unidade de energia;
• Cobrança da demanda reativa excedente (DMCR) sobre a potência;
• Penalização recorrente, mês a mês, enquanto o fator não for corrigido.

O que diz o PRODIST (Módulo 8)

O fator de potência de referência é definido pelo Módulo 8 dos Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional, o PRODIST, publicado pela ANEEL. O documento estabelece o valor mínimo de 0,92, calculado por hora, e distingue dois períodos: das 6h às 24h o fator indutivo é avaliado, e das 24h às 6h o fator capacitivo. Isso significa que tanto o excesso de reativo indutivo quanto o de reativo capacitivo podem ser faturados, cada um em seu intervalo.

Essa regra é importante para o dimensionamento da solução: uma correção mal projetada pode resolver a multa indutiva durante o dia e criar excedente capacitivo à noite, gerando nova cobrança. Por isso a correção precisa ser tecnicamente ajustada ao perfil de carga da instalação.

Como diagnosticar o problema

O diagnóstico parte de duas frentes complementares: a análise da fatura e a medição em campo. A leitura da conta revela há quanto tempo a multa incide, qual o seu valor e em que períodos o fator de potência viola o limite. A medição instrumentada caracteriza o comportamento real da instalação ao longo do tempo.

Análise da fatura

São identificados os lançamentos de energia e demanda reativas excedentes, o histórico mensal e o fator de potência registrado. Essa etapa quantifica a economia possível e orienta o porte da correção necessária.

Medição e levantamento de cargas

Com analisador de qualidade de energia, registra-se a curva de carga, o fator de potência ao longo do dia e a presença de harmônicos. O levantamento das cargas indutivas permite calcular a potência reativa a compensar e definir a estratégia de correção.

Solução: banco de capacitores

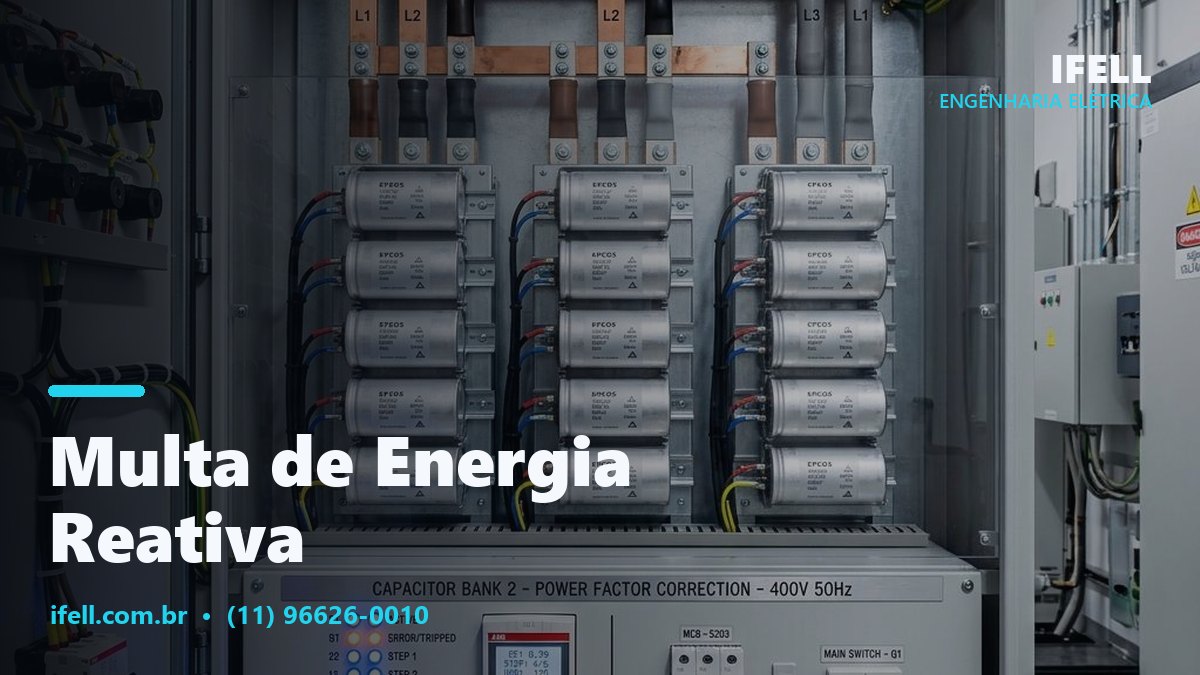

A correção do fator de potência é feita com banco de capacitores, que fornece a energia reativa localmente, junto às cargas, em vez de demandá-la da rede. Assim o excedente reativo deixa de circular pela medição e a multa é eliminada. A escolha entre banco fixo e automático depende do perfil de carga.

Banco de capacitores fixo

O banco fixo fornece uma quantidade constante de potência reativa e é indicado quando a carga indutiva é estável e previsível, como na compensação individual de um motor ou transformador que opera continuamente. É simples e econômico, mas inadequado para cargas que variam ao longo do dia.

Banco de capacitores automático

O banco automático possui um controlador de fator de potência que liga e desliga estágios de capacitores conforme a demanda instantânea. Ele mantém o fator próximo do alvo mesmo com carga variável, evita a subcorreção (que deixaria a multa indutiva) e a sobrecorreção (que geraria excedente capacitivo no período noturno). É a solução recomendada para a maioria das instalações industriais e comerciais.

Dimensionamento em kvar

O dimensionamento define quantos quilovolt-ampère reativos (kvar) devem ser instalados para elevar o fator de potência ao alvo de 0,92, com margem técnica. O cálculo parte da potência ativa, do fator de potência atual e do fator desejado, considerando a curva de carga medida. Em bancos automáticos, a potência total é distribuída em estágios, permitindo o ajuste fino conforme a operação.

• Cálculo da potência reativa (kvar) a partir das potências ativa e aparente;
• Definição do número e da granularidade dos estágios do banco automático;
• Especificação de capacitores, contatores, fusíveis e controlador;
• Verificação da capacidade dos condutores, proteção e quadro de instalação.

Cuidado com harmônicos e ressonância

Instalações com inversores de frequência, fontes chaveadas e outras cargas não lineares apresentam harmônicos na corrente. Um banco de capacitores comum pode entrar em ressonância com a indutância do sistema nessas frequências, amplificando distorções, sobreaquecendo os capacitores e provocando falhas prematuras. Por isso o projeto deve avaliar o conteúdo harmônico antes de especificar a correção.

Quando há harmônicos relevantes, utiliza-se o banco dessintonizado, que incorpora reatores de bloqueio em série com os capacitores. Esses reatores deslocam a frequência de ressonância para fora das ordens harmônicas presentes, protegendo o banco e a instalação. Ignorar essa etapa é a causa mais comum de queima de bancos de capacitores em ambientes industriais modernos.

Manutenção e payback

Após a correção, a manutenção preserva o desempenho do sistema. Capacitores perdem capacitância com o tempo, contatores sofrem desgaste e o controlador precisa de verificação periódica para continuar comutando os estágios corretamente. A inspeção evita que a multa retorne silenciosamente por degradação do banco.

• Verificação periódica da capacitância e da corrente de cada estágio;
• Inspeção de contatores, fusíveis, reatores e conexões;
• Conferência do controlador e do fator de potência efetivo;
• Termografia do quadro para detectar pontos quentes precocemente.

O retorno do investimento é um dos mais rápidos da engenharia elétrica. Como o banco de capacitores é amortizado pela própria economia obtida com o fim da multa, o payback costuma ocorrer em poucos meses. A IFELL Engenharia apresenta esse cálculo já no diagnóstico, com base no valor cobrado na fatura e na potência reativa a corrigir.

Perguntas Frequentes

Por que estou pagando multa de energia reativa?

A multa de energia reativa aparece na fatura quando o fator de potência da instalação fica abaixo do mínimo de 0,92 exigido pelo PRODIST. Cargas indutivas como motores, transformadores e reatores consomem energia reativa em excesso, e a concessionária cobra esse excedente por meio dos faturamentos de UFER e DMCR. Corrigindo o fator de potência com banco de capacitores, o excedente é compensado localmente e a multa deixa de incidir.

O que é o fator de potência 0,92?

O fator de potência 0,92 é o valor mínimo de referência definido pelo Módulo 8 do PRODIST da ANEEL para unidades consumidoras do grupo A. Ele indica a relação entre a potência ativa (kW), que realiza trabalho útil, e a potência aparente (kVA) total demandada da rede. Operar com fator de potência igual ou superior a 0,92, indutivo ou capacitivo nos períodos definidos, evita a cobrança de energia e demanda reativas excedentes.

Banco de capacitores resolve a multa de reativo?

Sim. O banco de capacitores fornece a energia reativa de que as cargas indutivas necessitam diretamente na instalação, elevando o fator de potência para 0,92 ou mais e eliminando o excedente cobrado pela concessionária. Em instalações com carga variável recomenda-se o banco automático, com controlador que liga e desliga estágios conforme a demanda, evitando subcorreção, sobrecorreção e o consequente faturamento de reativo capacitivo.

Qual é o payback da correção do fator de potência?

O payback da correção do fator de potência costuma ser rápido, frequentemente entre seis e dezoito meses, porque o investimento no banco de capacitores é amortizado pela própria economia gerada com o fim da multa de energia reativa. O prazo exato depende do valor mensal cobrado, da potência reativa a corrigir em kvar e das condições da instalação, sendo definido no diagnóstico técnico a partir da análise da fatura e da medição.
