Simulação de Sombreamento Solar 3D

Sombreamento solar e seu impacto nos sistemas fotovoltaicos

Primeiramente, a Simulação de Sombreamento Solar é essencial para evitar perdas na geração fotovoltaica causadas pelo sombreamento solar. Uma maneira eficaz de fazer isso é através da Simulação de Sombreamento Solar. Esse método modela o cenário com obstáculos e sombras dos painéis solares. A simulação permite estimar a fração de área sombreada e a perda de geração em diferentes horários e estações do ano. Além disso, ela ajuda a otimizar o posicionamento e a inclinação dos painéis solares para minimizar o efeito do sombreamento.

Calculadora Solar e Simulador Solar

Para estimar o custo e o tamanho de um sistema fotovoltaico, uma calculadora solar online calcula o investimento e o tamanho do sistema solar fotovoltaico. Essas ferramentas têm o objetivo de serem tão rápidas e intuitivas quanto uma calculadora, mas não são precisas. Para os cálculos, basta informar o local da instalação, o acesso à rede elétrica, o tipo de local e o valor da conta de luz.

No entanto, um simulador solar 3D simula um sistema fotovoltaico em um ambiente virtual. Esses simuladores usam modelos 3D de drones e planejam o projeto com mais precisão e eficiência. Portanto, a diferença entre uma calculadora solar online e um simulador solar 3D é como eles informam sobre o sistema fotovoltaico.

Uma calculadora solar online pode fornecer uma estimativa do investimento e do tamanho do sistema fotovoltaico necessário para um local específico. No entanto, é importante notar que essas ferramentas são projetadas para serem rápidas e fáceis de usar, mas podem não ser precisas nos resultados, pois não levam em conta fatores importantes como o impacto do sombreamento do local e a precisão da irradiação. Enquanto isso, um simulador solar a partir de um modelo 3D permite simular a instalação do sistema em um ambiente virtual tridimensional para planejar o projeto de maneira mais precisa.

Simulação de Sombreamento

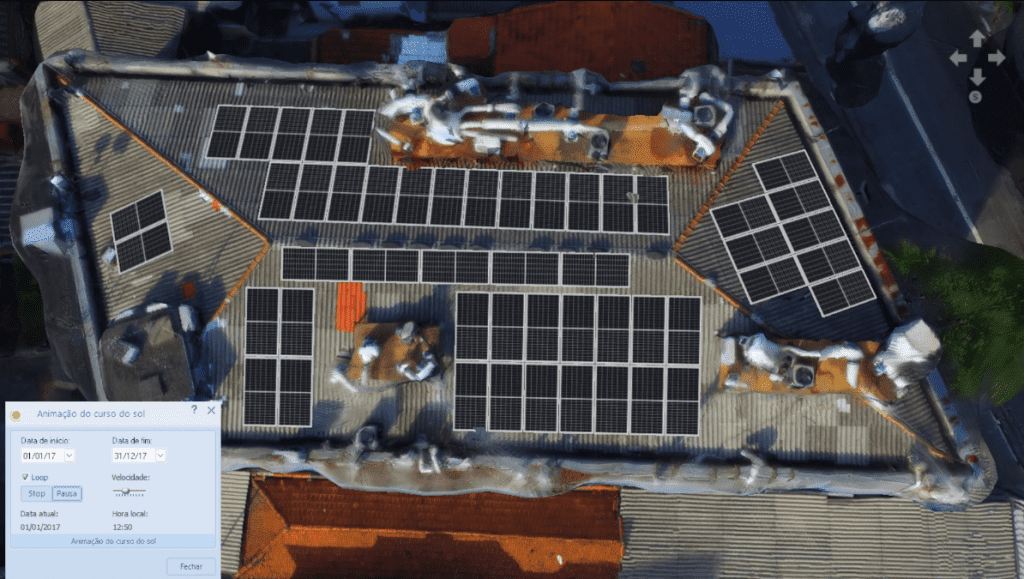

Simulação de sombreamento solar 3D

Para avaliar o impacto do sombreamento solar, a simulação de sombreamento solar 3D pode ser realizada com o auxílio de softwares específicos, que permitem criar modelos tridimensionais do local de instalação e dos objetos que podem causar sombreamento, como árvores, edifícios e montanhas. Além disso, esses softwares também permitem inserir dados meteorológicos e astronômicos, como a radiação solar, a temperatura, a umidade, a latitude, a longitude e o fuso horário do local. Assim, a partir desses dados, o software calcula a posição do sol em cada momento do ano e projeta as sombras sobre os painéis solares.

Vantagens da simulação de sombreamento solar 3D

A simulação de sombreamento solar 3D oferece diversas vantagens para o planejamento e o dimensionamento de sistemas fotovoltaicos. Ela permite identificar os melhores locais para instalar os painéis solares, levando em conta não só a incidência da radiação solar, mas também a presença de obstáculos que podem reduzir a geração. Ela também permite avaliar diferentes configurações de painéis solares, como o número, o tamanho, a orientação e a inclinação dos módulos. Além disso, ela permite estimar com maior precisão a produção de energia elétrica do sistema ao longo do ano, considerando as variações sazonais e diárias do sombreamento.

Importância da simulação de sombreamento solar 3D

Para o projeto de sistemas fotovoltaicos, a simulação de sombreamento solar 3D é uma ferramenta útil e eficiente. Ela contribui para aumentar a confiabilidade e a rentabilidade dos sistemas, além de evitar problemas técnicos e operacionais causados pelo sombreamento. Por isso, é recomendável realizar essa simulação antes de instalar um sistema fotovoltaico em qualquer local.

Além de evitar perdas, a simulação de sombreamento solar 3D é importante para calcular com precisão os rendimentos de um gerador solar fotovoltaico. Ela visualiza e calcula o sombreamento de sistemas em 3D com até 10.000 módulos. Ela calcula com que frequência, em média, os módulos são sombreados pelos objetos e exibe o resultado em forma gráfica. Dessa forma, o modo 3D mostra sombras e perdas de rendimento ao longo do tempo.

Modelo 3D e Simulação de Sombreamento

Simulador solar a partir de um modelo 3D georreferenciado

Um modelo 3D georreferenciado melhora a simulação do sistema fotovoltaico. Isso inclui dados de sombreamento mais precisos, que podem afetar o desempenho do sistema fotovoltaico.

Softwares de mapeamento de drones

Existem softwares de mapeamento de drones que permitem transformar imagens de drones em modelos 2D e 3D. Esses softwares podem ser usados para gerar mapas georreferenciados em campo e extrair informações de dados de drones, permitindo planejar melhor o projeto fotovoltaico.

Mapa georreferenciado para simular dados de drone

Para simular dados de drone, utilizamos mapa georreferenciado. Esse tipo de mapa tem coordenadas geográficas associadas a cada ponto, permitindo que ele seja alinhado com outros mapas ou imagens da mesma área. Além disso, uma aeronave não tripulada captura imagens aéreas, que podem ser usadas para diversos fins, como mapeamento, inspeção, monitoramento e planejamento.

Vantagens do uso de mapa georreferenciado

Uma das vantagens de usar um mapa georreferenciado para simular dados de drone é que ele permite visualizar o cenário em 3D, com mais detalhes e precisão do que um mapa convencional. Além disso, ele facilita a análise dos dados de drone, pois permite comparar diferentes imagens e modelos, medir distâncias e áreas, identificar objetos e recursos e gerar relatórios.

Softwares e Drone

Criando um mapa georreferenciado a partir de dados de drone

Para criar um mapa georreferenciado a partir de dados de drone, é preciso usar um software de mapeamento de drone, como o DJI Terra ou o ArcGIS GeoBIM. Esses softwares permitem transformar as imagens de drone em modelos 2D e 3D. O processo é simples e eficiente: basta planejar uma missão de voo automatizada, selecionando a área ou os objetos que deseja capturar, o tipo de mapa ou modelo e os parâmetros de altitude, velocidade, direção e ângulo da câmera. Em seguida, o software cria as rotas de voo e executa a missão com o drone conectado, gerando um mapa ortomosaico em 2D em tempo real. Após o voo, o software processa as imagens e cria um modelo 3D detalhado do objeto ou recurso de vários ângulos.

Simulando dados de drone com um mapa georreferenciado

Para simular dados de drone com um mapa georreferenciado, é preciso usar um visualizador de mapas, como o GeoAISWEB ou o ArcGIS Online. Esses visualizadores permitem ligar as camadas de dados e sobrepor o mapa georreferenciado com outros mapas ou imagens da mesma área, como imagens de satélite ou mapas topográficos. Assim, é possível simular diferentes cenários e condições, além de interagir com o mapa georreferenciado, girando, inclinando, ampliando e reduzindo a imagem.

Benefícios do uso do mapa georreferenciado para simular dados de drone

Entre os benefícios do uso do mapa georreferenciado para simular dados de drone, destaca-se a forma eficaz e prática de aproveitar o potencial da tecnologia de drones para diversos segmentos e aplicações. Por meio de um software de mapeamento de drone e um visualizador de mapas, é possível criar e simular modelos 3D realistas e precisos, que facilitam a análise e a tomada de decisões.

Formas de usar dados de drone para simulação

• Criar mapas georreferenciados a partir de imagens aéreas capturadas por drones, usando softwares de mapeamento como Agisoft Metashape ou Pix4D;
• Projetos de infraestrutura, conservação ambiental e agricultura de precisão podem usar esses mapas para planejar e monitorar;
• Integrar dados de drone com informações de projeto e construção, usando softwares como o ArcGIS GeoBIM, visualizando projetos no contexto geográfico e otimizando custos e prazos;
• Realizar mapeamentos aéreos com drones de forma automatizada, usando plataformas como DroneDeploy, processando dados na nuvem e trabalhando com imagens multiespectrais, infravermelhas e térmicas.

Uma técnica chamada fotogrametria cria os modelos 3D a partir de imagens capturadas por drones. A fotogrametria permite obter informações do espaço tridimensional através da análise de duas ou mais imagens obtidas em pontos diferentes. Para gerar um modelo 3D, é necessário capturar várias imagens sobrepostas da área de interesse, que um software de fotogrametria processa para gerar um modelo 3D georreferenciado.

Simulação de Sombreamento fotovoltaico a partir de modelo 3D

• A simulação fotovoltaica é um método que permite estimar o potencial de geração de energia elétrica a partir da radiação solar incidente em um sistema fotovoltaico;
• O engenheiro pode usar esse modelo para tornar a apresentação do projeto mais atrativa e dinâmica, oferecendo uma análise pontual de onde exatamente colocar as placas solares;
• A simulação fotovoltaica a partir de modelo 3D integra o modelo do sistema com os dados de radiação solar e as características elétricas dos componentes, para uma estimativa mais precisa da produção energética;
• Permite considerar a influência da geometria, orientação, inclinação e sombreamento dos módulos fotovoltaicos no desempenho do sistema;
• Permite avaliar diferentes cenários de instalação e otimizar o projeto do sistema fotovoltaico;
• Permite visualizar e analisar os resultados da simulação de forma interativa e intuitiva.

Simulação de Sombreamento 3D

O aspecto da simulação de sombreamento solar 3D é um método que permite avaliar o impacto da radiação solar sobre a geometria de um edifício ou de uma paisagem urbana.

• Consiste em modelar a posição do sol ao longo do ano e do dia, considerando a latitude, a longitude, o fuso horário e a orientação do local de estudo;
• Leva em conta os obstáculos que podem interferir na incidência da radiação solar, como edifícios vizinhos, árvores, montanhas e nuvens;
• Permite visualizar as áreas sombreadas e iluminadas em diferentes momentos e estações do ano, bem como calcular os índices de sombreamento e de iluminação natural;
• É uma ferramenta útil para o projeto arquitetônico e urbanístico, auxiliando na definição da forma, da orientação, da disposição e do dimensionamento das aberturas, coberturas e elementos de proteção solar;
• Contribui para a análise do desempenho térmico e energético dos edifícios e das cidades, estimando o ganho ou a perda de calor por radiação solar e o potencial de geração de energia fotovoltaica.

O engenheiro precisa utilizar algumas ferramentas para realizar a simulação fotovoltaica de sombreamento a partir de modelo 3D, como:

• PV*SOL: um software que permite projetar e simular sistemas fotovoltaicos integrados a edifícios, utilizando modelos 3D importados ou criados no próprio programa;
• Helioscope: uma plataforma online que permite projetar e simular sistemas fotovoltaicos a partir de modelos 3D gerados automaticamente com base em imagens de satélite ou mapas.

Os resultados gerados a partir do uso de drones em projetos fotovoltaicos resultam no modelo 3D da área mapeada. As empresas podem usar esse modelo para tornar a apresentação do projeto mais atrativa e dinâmica, oferecendo uma análise pontual de onde exatamente colocar as placas solares.

Perguntas Frequentes

O que é simulação de sombreamento solar 3D?

A simulação de sombreamento solar 3D é uma técnica de engenharia que modela o local de instalação e seus obstáculos (árvores, edifícios, montanhas) em um ambiente tridimensional para calcular as perdas de geração causadas por sombras. A partir da posição do sol ao longo do ano, o software projeta as sombras sobre os módulos e estima a fração de área sombreada em cada horário e estação.

Qual a diferença entre uma calculadora solar online e um simulador solar 3D?

A calculadora solar online apenas estima rapidamente o investimento e o tamanho do sistema a partir da conta de luz, sem precisão. Já o simulador solar 3D reconstrói o local em modelo georreferenciado, levando em conta sombreamento real, irradiação, orientação e inclinação dos painéis. Por isso, o simulador 3D entrega um dimensionamento muito mais preciso da produção de energia.

Por que o sombreamento prejudica tanto a geração fotovoltaica?

O sombreamento prejudica a geração fotovoltaica porque mesmo uma sombra parcial sobre um módulo reduz a corrente de toda a série de painéis conectada a ele. Sombras de árvores, postes ou edifícios vizinhos variam conforme a hora e a estação do ano, gerando perdas acumuladas significativas. A simulação 3D identifica esses pontos críticos antes da instalação, permitindo reposicionar os módulos.

Como os drones são usados na simulação de sombreamento solar?

Os drones capturam imagens aéreas sobrepostas do local que, por fotogrametria, são processadas em softwares como Pix4D, Agisoft Metashape ou DJI Terra para gerar um modelo 3D georreferenciado. Esse modelo reproduz com precisão telhados, obstáculos e o entorno, servindo de base para a simulação de sombras e para o dimensionamento do gerador fotovoltaico em São Paulo.
