Como a Termografia Previne Incêndios Industriais
Boa parte das falhas elétricas começa com calor invisível. A termografia identifica esses pontos quentes muito antes de virarem fogo — sem desligar a operação e com laudo técnico aceito por seguradoras.
O incêndio elétrico começa com calor invisível
Boa parte dos incêndios em instalações industriais não começa com chamas, e sim com calor. Conexões frouxas, contatos oxidados, condutores subdimensionados e desequilíbrio de fases elevam a temperatura de componentes elétricos de forma silenciosa e progressiva. Esse aquecimento não é percebido por inspeção visual e, quando finalmente se manifesta, já evoluiu para centelhamento, carbonização ou curto-circuito.
É exatamente nesse intervalo entre a falha incipiente e o sinistro que a termografia atua. Ao tornar visível aquilo que o olho humano não enxerga, a inspeção termográfica permite que a causa do superaquecimento seja corrigida de forma planejada, antes que se transforme em incêndio e em parada não programada.
O que é termografia e como funciona

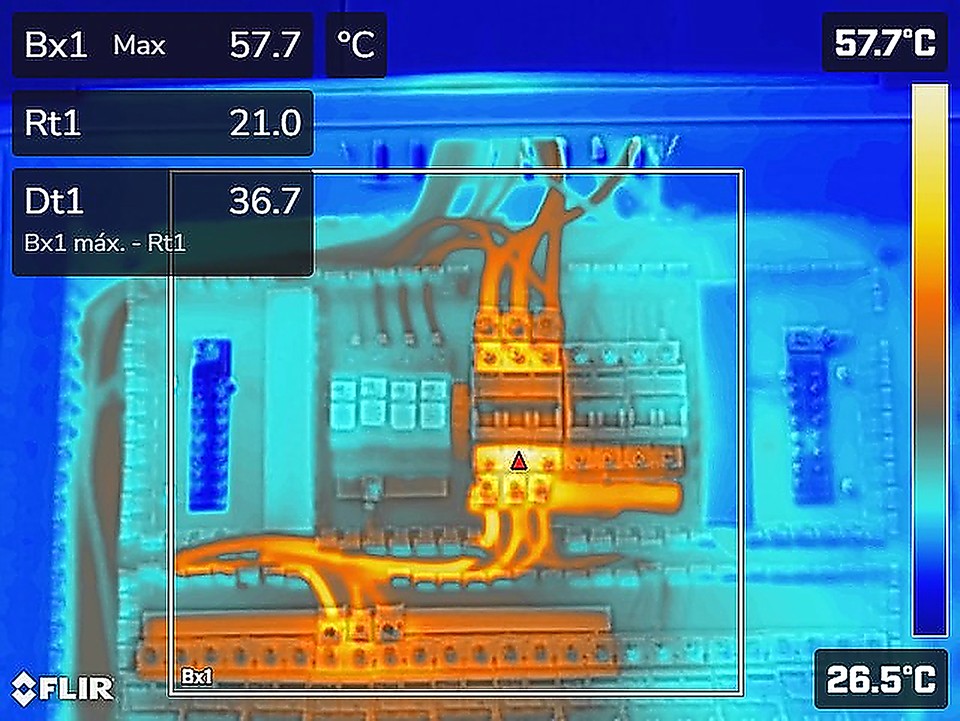

A termografia é uma técnica de medição infravermelha sem contato, na qual uma câmera termográfica capta a radiação térmica emitida por cada componente e a converte em uma imagem chamada termograma. Nesse termograma, regiões mais quentes aparecem com cores distintas, revelando os chamados pontos quentes — indícios diretos de uma falha em desenvolvimento.
O procedimento é executado por profissional habilitado conforme a ABNT NBR 15424, que estabelece os termos e requisitos para ensaios termográficos. Como a leitura é feita à distância e sem contato físico com partes energizadas, a inspeção é segura e não interfere no funcionamento dos equipamentos. Para entender em detalhe a técnica e suas aplicações, conheça nosso serviço de inspeção termográfica e veja como ele se integra ao plano de manutenção da sua planta.
Por que a termografia previne incêndios industriais
A prevenção acontece porque o calor é o primeiro sintoma mensurável de quase toda falha elétrica. Quando um ponto quente é identificado e registrado no termograma, a equipe de engenharia consegue priorizar a correção pela severidade térmica, atuando sobre a causa antes que a temperatura atinja níveis críticos. As principais vantagens são:
- A inspeção é feita com o sistema energizado e sob carga, ou seja, nas condições reais em que os pontos quentes realmente surgem;
- A operação não precisa ser interrompida, pois a medição é remota e sem contato;
- A falha é detectada precocemente, ainda em estágio incipiente, antes do centelhamento ou da carbonização;
- A manutenção corretiva de emergência é reduzida, com menos paradas não programadas e menor risco de incêndio;
- O resultado é registrado em laudo técnico, documento aceito por seguradoras como evidência de gestão de risco.
Por reunir diagnóstico antecipado e registro documental, a termografia é considerada uma das ferramentas mais eficazes da manutenção preditiva. Ela compõe, junto a outras análises, a estratégia de manutenção preditiva que mantém a instalação operando com previsibilidade.
Onde a termografia é aplicada na indústria
A inspeção termográfica é versátil e cobre praticamente todos os ativos elétricos onde a corrente gera calor. Os pontos de maior retorno preventivo costumam ser:

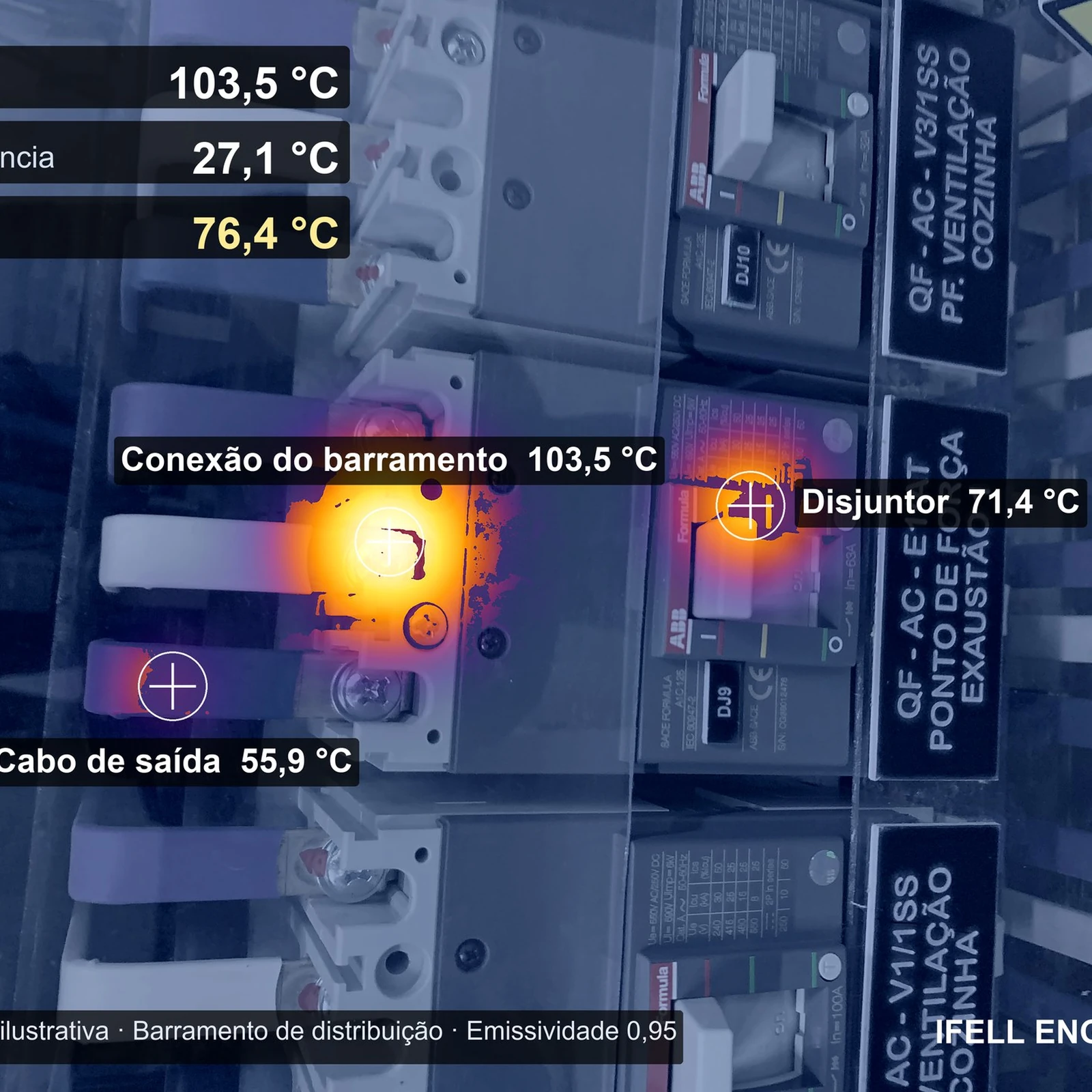

- Painéis e quadros elétricos de baixa e média tensão, onde conexões frouxas são a falha mais comum;
- Cabines primárias e subestações, incluindo barramentos, chaves seccionadoras e disjuntores;
- Transformadores, com avaliação de buchas, conexões e radiadores;
- Motores elétricos e seus mancais, acoplamentos e terminais de alimentação;
- Sistemas fotovoltaicos, com detecção de células e strings com desempenho degradado em módulos solares.
Com que frequência fazer a inspeção termográfica
Recomenda-se que a inspeção termográfica seja realizada no mínimo uma vez ao ano. Em ambientes críticos — com alta carga, presença de poeira, umidade, vibração ou histórico de falhas — a periodicidade pode ser semestral. Essa rotina é parte integrante dos programas de manutenção e está alinhada às exigências de segurança da NR-10, que trata da segurança em instalações e serviços em eletricidade.
A inspeção termográfica também costuma ser exigida na emissão de laudos elétricos de conformidade. Quando a sua instalação precisa comprovar adequação às normas, o laudo de conformidade NR-10 reúne os resultados termográficos e as demais verificações em um único documento técnico.
Perguntas Frequentes
Como a termografia previne incêndios industriais?
A termografia previne incêndios industriais ao detectar pontos quentes invisíveis a olho nu em conexões, barramentos e componentes elétricos antes que a temperatura evolua para falha ou centelhamento. A medição infravermelha sem contato é realizada com o sistema energizado e sob carga, conforme a ABNT NBR 15424, permitindo correção preventiva da causa do superaquecimento antes que ele gere fogo.
A inspeção termográfica precisa parar a operação da fábrica?
Não. A inspeção termográfica é feita com a instalação energizada e sob carga, justamente para que os pontos quentes apareçam nas condições reais de operação. Por ser uma medição sem contato e à distância, executada por profissional habilitado conforme a NR-10, não há necessidade de desligar painéis ou interromper a produção.
Com que frequência deve ser feita a termografia em instalações industriais?
Recomenda-se a inspeção termográfica no mínimo anualmente, podendo ser semestral em ambientes críticos, com alta carga, poeira, vibração ou histórico de falhas. A periodicidade integra os planos de manutenção preditiva e atende às exigências de segurança da NR-10 para sistemas elétricos.
O laudo de termografia é aceito por seguradoras?
Sim. O laudo termográfico emitido por profissional habilitado, com termogramas e recomendações técnicas, é amplamente aceito por seguradoras como evidência de manutenção preventiva e gestão de risco de incêndio. Em muitos contratos de seguro patrimonial industrial ele é solicitado como condição de cobertura.
Proteja sua planta antes que o calor vire incêndio
A IFELL Engenharia realiza inspeção termográfica com laudo técnico em painéis, cabines e motores em São Paulo. Conheça o nosso serviço de termografia industrial e agende um diagnóstico.
