Estudo de Coordenação e Seletividade de Proteção

O Estudo de Coordenação e Seletividade de Proteção é uma análise essencial em sistemas elétricos de potência de média e baixa tensão. O seu objetivo primordial é configurar os dispositivos de proteção (relés, disjuntores e fusíveis) para que isolem apenas o trecho sob falta (curto-circuito ou sobrecarga), mitigando a extensão de desligamentos indesejados e mantendo o restante do sistema elétrico ativo e seguro.

Uma parametrização correta é a melhor defesa para minimizar danos térmicos e dinâmicos nos equipamentos elétricos da planta e mitigar os riscos de acidentes de trabalho com operadores.

Por que realizar o Estudo de Coordenação e Seletividade?

1. Minimização de Desligamentos em Cascata: Garante que falhas locais na baixa tensão não provoquem a atuação de proteções a montante ou o desligamento geral da cabine primária.
2. Definição de Parâmetros de Ajuste: Determina os limites de atuação de sobrecorrente (fase e neutro), tempo de atuação e curvas de trip para relés de todas as classes de tensão.

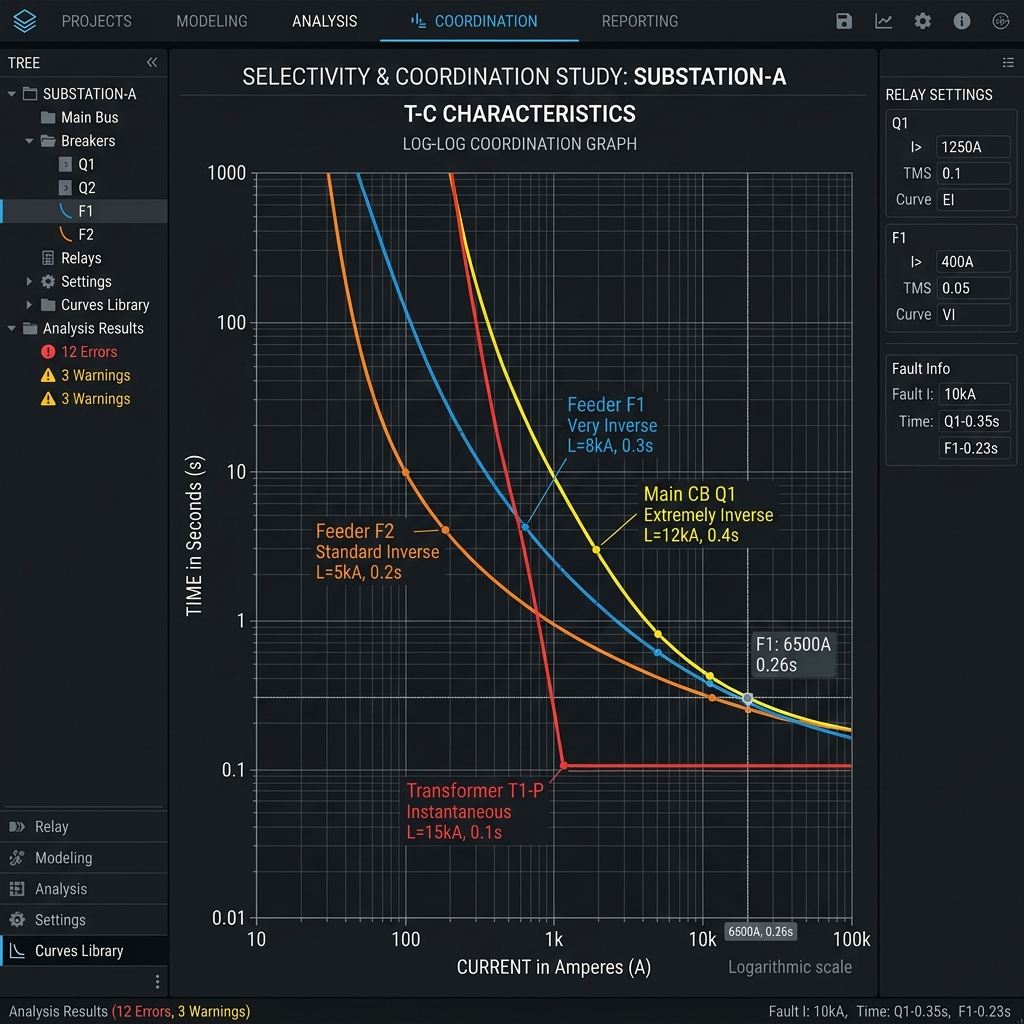

3. Análise de Curvas Tempo-Corrente (TCC): Ajusta e plota as curvas características de atuação para comprovar visual e tecnicamente o sequenciamento da proteção.
4. Base para Estudos de Arco Elétrico: Fornece os tempos de eliminação de faltas exatos que servirão de base para o cálculo de energia incidente (ATPV) em painéis.
5. Atualização Operacional da Planta: Recomendado sempre que houver acréscimo de carga, inserção de geradores, reconfiguração física da rede ou alterações no nível de curto-circuito na fonte da concessionária de energia.

Metodologia e Escopo de Engenharia da IFELL

Nossos engenheiros elétricos realizam o modelamento digital detalhado do sistema por meio de softwares homologados pelo setor (como ETAP e DIgSILENT PowerFactory):

• Levantamento de Campo: Coleta das informações técnicas dos condutores, transformadores, geradores, motores, dados de placa dos relés de proteção e esquemas de comando existentes.
• Simulação Digital: Modelagem matemática estática e dinâmica de curtos-circuitos em diferentes configurações operacionais e de contingência do sistema.
• Ajustes de Parametrização: Emissão das folhas de parametrização definitivas e arquivos lógicos de parametrização contendo todas as funções de proteção ativas (50, 51, 50N, 51N, 27, 59, 81, etc.).
• Relatório Técnico Consolidado: Apresentação formal contendo diagramas unifilares detalhados, os gráficos das curvas de tempo-corrente (TCC) e o plano de ação.

Normas Técnicas e Referências Aplicadas

• ABNT NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV.
• IEEE Std 242 (Buff Book): Prática Recomendada para Proteção e Coordenação de Sistemas de Energia Industriais e Comerciais.
• IEEE Std 3004: Série de Normas para Proteção e Coordenação de Sistemas.
• IEC 60255: Requisitos gerais para relés de medição e equipamentos de proteção.

Garanta a continuidade operativa do seu empreendimento com um sistema de proteção perfeitamente seletivo. Entre em contato com a equipe de engenharia da IFELL e agende uma auditoria técnica.
