Estudo de Harmônicos e Qualidade de Energia (QEE)

O Estudo de Harmônicos e Qualidade de Energia analisa e diagnostica as perturbações eletromagnéticas que degradam a qualidade da onda senoidal de tensão e corrente nas redes elétricas industriais e comerciais. Com a massiva inserção de eletrônica de potência nas plantas modernas (como inversores de frequência, retificadores, fontes chaveadas, no-breaks e reatores eletrônicos), surgem correntes e tensões harmônicas (frequências múltiplas de 60 Hz) que comprometem a eficiência e a estabilidade da instalação.

Consequências da Distorção Harmônica Elevada

A presença de harmônicos causa severos problemas operacionais e custos invisíveis na fatura de energia:

• Sobreaquecimento Severo: Aumento anormal de temperatura por efeito Joule em transformadores de potência, cabos condutores (devido ao efeito pelicular) e motores de indução.
• Danos a Bancos de Capacitores: Risco de ressonância harmônica com sobrecorrentes destrutivas, provocando a queima ou explosão de células capacitivas.
• Disparos Indevidos da Proteção: Atuação errática de disjuntores magnéticos e relés eletrônicos devido à distorção das formas de onda.
• Perdas Financeiras e Multas: Perdas técnicas adicionais na rede elétrica e aplicação de sanções contratuais por parte da distribuidora devido à violação dos limites de distorção harmônica (THD).

Como Realizamos o Estudo e Mitigação de Harmônicos

A IFELL Engenharia desenvolve o estudo por meio de uma abordagem diagnóstica robusta:

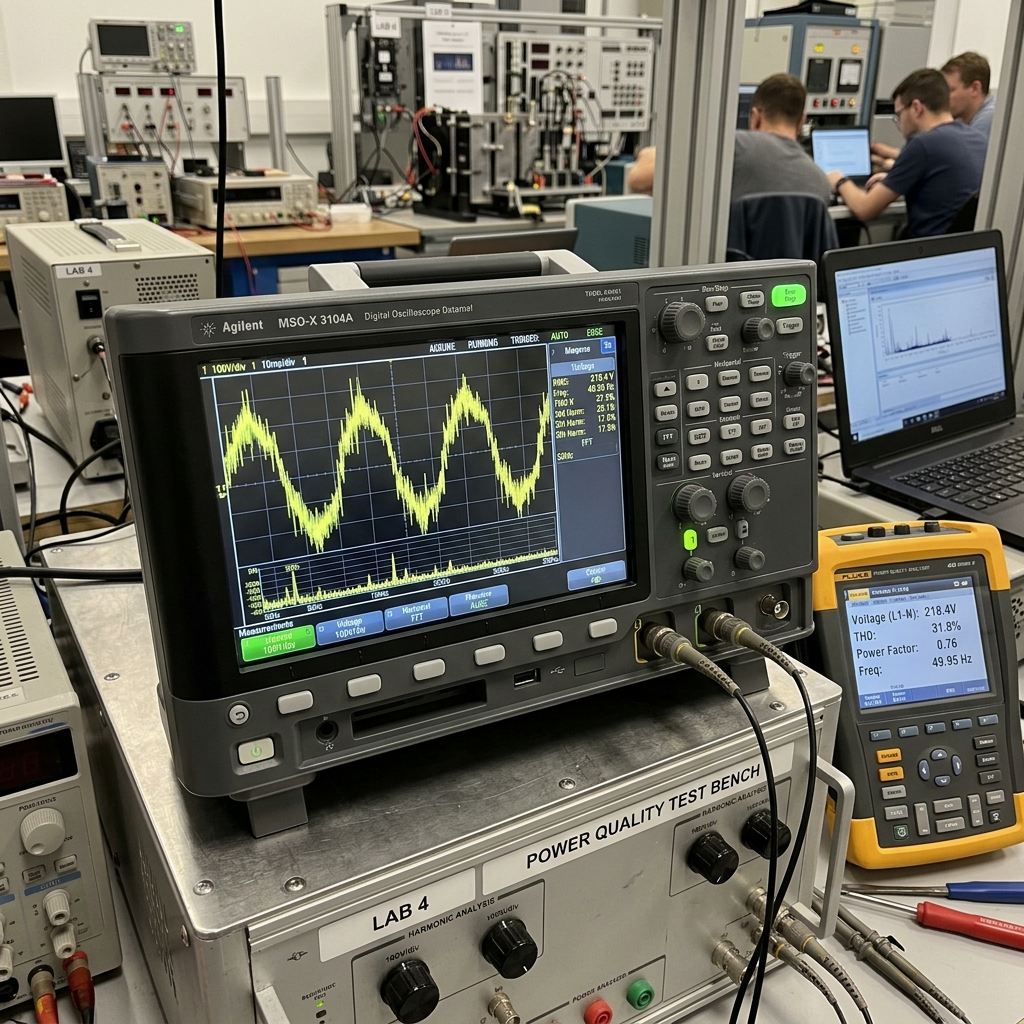

1. Campanha de Medição em Campo: Monitoramento in loco utilizando analisadores de qualidade de energia classe A, coletando dados de tensão, corrente, desbalanço de fases, cintilação (flicker) e o espectro completo das componentes harmônicas.
2. Modelagem Matemática da Planta: Simulação computacional do sistema elétrico para identificar os pontos de acoplamento comum (PAC) e o risco de ressonância paralela ou série.
3. Projeto de Filtragem: Dimensionamento de soluções técnicas personalizadas, que incluem a especificação técnica de filtros de harmônicos passivos (filtros sintonizados ou desintonizados) ou filtros ativos de harmônicos.

Normas Técnicas Aplicadas

• IEEE Std 519: Prática Recomendada para Controle de Harmônicos em Sistemas Elétricos de Potência.
• PRODIST (Módulo 8) da ANEEL: Regulamentação da Qualidade da Energia Elétrica no Brasil.
• IEC 61000-4-30: Protocolos de teste e técnicas de medição para Qualidade de Energia.

Mantenha sua rede limpa, eficiente e livre de multas tarifárias. Agende uma medição de harmônicos e qualidade de energia com a IFELL.
