Estudo de Fluxo de Carga (Load Flow)

O Estudo de Fluxo de Carga (Load Flow) é uma análise matemática minuciosa que determina o comportamento em regime permanente de um sistema elétrico de potência sob condições normais de operação e de contingência. Este estudo analisa a transmissão de potência ativa (kW) e reativa (kVAr) ao longo da rede, mapeando a magnitude e o ângulo das tensões em cada barra, as quedas de tensão nos circuitos e as perdas elétricas nos condutores e transformadores.

Objetivos e Aplicações do Estudo

Esta ferramenta é primordial tanto na fase de concepção de novas plantas quanto na expansão ou otimização de instalações elétricas existentes, tendo como focos:

1. Prevenção de Sobrecargas: Mapeamento do carregamento percentual de transformadores, linhas de transmissão, alimentadores e painéis elétricos para evitar sobreaquecimentos e falhas prematuras.
2. Estabilidade de Tensão: Verificação dos perfis de tensão em regime permanente em todas as barras da rede, garantindo que operem dentro dos limites normativos exigidos pela ANEEL e concessionárias de energia.
3. Minimização de Perdas Técnicas: Identificação de gargalos na transmissão de energia e recomendação de ações corretivas, como o balanceamento de fases ou realocação de cargas.
4. Integração de Geração Distribuída: Avaliação do impacto da conexão de usinas solares fotovoltaicas ou geradores internos no fluxo de potência bidirecional da rede.
5. Dimensionamento de Compensação Reativa: Determinação do impacto de bancos de capacitores para correção do fator de potência e regulação de tensão da planta.

Metodologia e Soluções Computacionais

O estudo de fluxo de carga é realizado por meio de algoritmos numéricos consagrados, tais como Newton-Raphson e Gauss-Seidel, implementados em ambientes computacionais dedicados:

• Configuração de Cenários: Modelagem do sistema elétrico sob múltiplas condições operacionais, contemplando curvas de carga mínima, média e máxima, além de cenários de contingência (perda de transformadores ou linhas de alimentação).

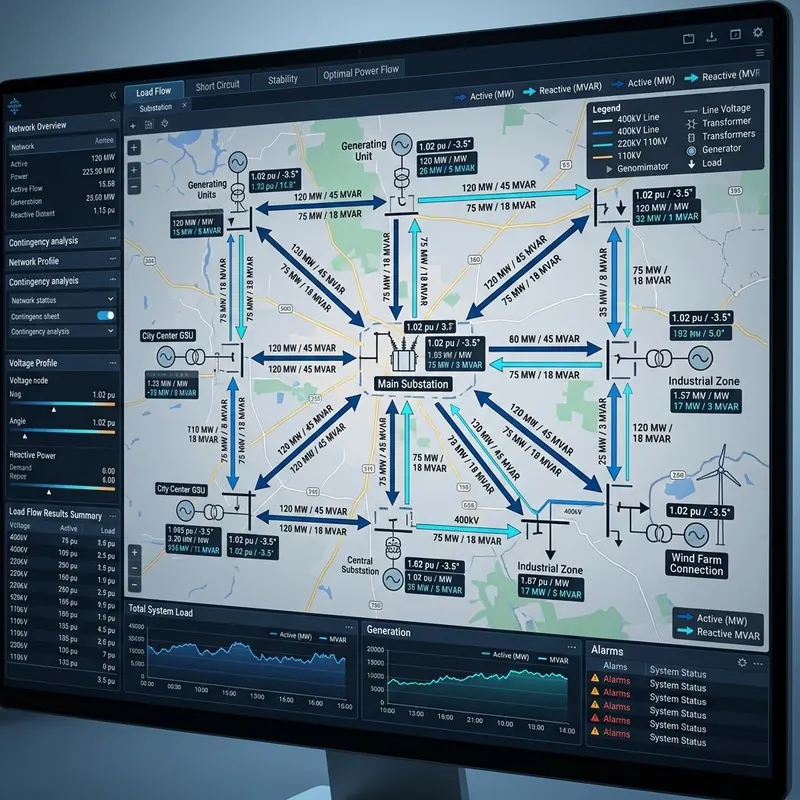

• Análise Crítica de Resultados: Emissão de relatórios detalhados com código de cores e tabelas identificando subtensões, sobretensões e sobrecargas de equipamentos.
• Proposta de Ações: Otimização dos taps dos transformadores de potência e especificações técnicas de novos condutores e infraestruturas recomendados para as melhorias na planta.

Normas Técnicas Aplicadas

• IEEE Std 399 (Brown Book): Prática Recomendada para Análise de Sistemas de Energia Industrial e Comercial.
• Módulos do PRODIST da ANEEL: Regulamentação nacional para níveis de qualidade e limites de fornecimento de tensão.
• ABNT NBR 5410 / NBR 14039: Diretrizes para queda de tensão máxima admissível em circuitos.

Maximize o aproveitamento energético e a regulação de tensão de sua planta industrial. Solicite um diagnóstico completo de fluxo de potência com os engenheiros da IFELL.
