Estudo de Curto-Circuito: Tudo o que Você Precisa Saber

Introdução

O estudo de curto-circuito é um campo importante na engenharia elétrica que se concentra na análise e na prevenção de falhas em sistemas elétricos. Neste artigo, vamos explorar seus fundamentos, destacando sua importância e abordando a forma como ele é realizado. Além disso, vamos conhecer os diferentes tipos de curto-circuito, discutindo as consequências que podem surgir e as medidas preventivas que podem ser adotadas.

O que é um curto-circuito?

Um curto-circuito ocorre quando há uma conexão direta e não intencional entre dois pontos de um circuito elétrico, resultando em um fluxo de corrente anormalmente alto. Isso pode levar a danos nos equipamentos, interrupções no fornecimento de energia e até mesmo riscos de incêndio. Por isso, é essencial compreender e prevenir essas situações por meio do estudo de curto-circuito.

Tipos de curto-circuito

Existem diferentes tipos de curto-circuito que podem ocorrer em um sistema elétrico. Alguns dos mais comuns incluem:

• Fase para fase (linha para linha): ocorre quando há contato direto entre duas fases de um sistema trifásico. Falhas de isolamento, equipamentos defeituosos ou erros de instalação podem causá-lo.
• Fase para terra: a falha ocorre quando uma das fases entra em contato com o solo ou qualquer ponto de referência de potencial zero, devido a cabos danificados, isolamento inadequado ou falhas em equipamentos.
• Bifásico: duas fases de um sistema trifásico entram em contato entre si, enquanto a terceira permanece isolada. Pode ocorrer por conexões incorretas ou defeitos em equipamentos.
• Trifásico: conexão direta entre as três fases do sistema elétrico. É mais comum em sistemas de distribuição de grande porte e pode causar danos significativos aos equipamentos.

A importância do estudo de curto-circuito

O estudo de curto-circuito desempenha um papel vital na segurança e na confiabilidade dos sistemas elétricos. Ao realizar uma análise detalhada dos possíveis cenários de curto-circuito, os engenheiros elétricos podem identificar áreas de risco e implementar medidas preventivas para evitar falhas catastróficas. Além disso, esse estudo permite uma compreensão mais aprofundada das condições de operação dos sistemas elétricos, possibilitando a otimização de recursos e a garantia de um funcionamento seguro e eficiente.

Como é realizado o estudo de curto-circuito?

O estudo de curto-circuito envolve várias etapas para avaliar a capacidade de um sistema elétrico de suportar correntes de curto-circuito. Veja o processo geral:

Coleta de dados

Em primeiro lugar, a coleta de informações detalhadas sobre o sistema elétrico em estudo é fundamental. Isso inclui dados sobre a configuração do sistema, diagramas unifilares, informações sobre equipamentos, proteções existentes e qualquer documentação relevante disponível.

Modelagem do sistema

Com base nos dados coletados, os engenheiros utilizam software especializado para realizar a modelagem do sistema. Esse processo permite criar um modelo virtual que representa o sistema elétrico, possibilitando a simulação de diferentes cenários de curto-circuito.

Análise de curto-circuito

Utilizando o modelo do sistema, os engenheiros realizam análises de curto-circuito para determinar as correntes que fluiriam em diferentes partes do sistema em caso de falha. Essas análises permitem identificar os pontos fracos e as áreas de maior risco no sistema elétrico.

Avaliação dos resultados

Com os resultados em mãos, os engenheiros avaliam os valores de corrente, a capacidade dos dispositivos de proteção existentes e as medidas preventivas necessárias para mitigar os riscos identificados.

Recomendações e implementação

Com base na avaliação dos resultados, os engenheiros fazem recomendações para melhorar a segurança do sistema elétrico. Isso pode envolver a instalação de dispositivos de proteção adicionais, a atualização de equipamentos ou modificações na configuração do sistema.

Normas

Existem várias normas internacionais que abordam o tema do curto-circuito e estabelecem diretrizes para garantir a segurança e o bom funcionamento dos sistemas elétricos. Algumas das mais relevantes são:

• IEC 60909: desenvolvida pela International Electrotechnical Commission (IEC), fornece diretrizes para calcular correntes de curto-circuito em sistemas de baixa e média tensão.
• IEC 61363: estabelece procedimentos para o cálculo e a análise de correntes de curto-circuito em sistemas de navios e embarcações offshore.
• IEEE 1584: publicada pelo Institute of Electrical and Electronics Engineers (IEEE), amplamente utilizada para calcular correntes de curto-circuito em sistemas industriais de média e alta tensão.
• NFPA 70E: emitida pela National Fire Protection Association (NFPA), estabelece requisitos para a segurança elétrica no local de trabalho, incluindo avaliação de riscos e seleção de equipamentos de proteção.
• NBR IEC 60439: norma brasileira que estabelece os requisitos para painéis e conjuntos de manobra e controle de baixa tensão, incluindo critérios de projeto relacionados à proteção contra curto-circuito.

Essas normas visam garantir a segurança, a confiabilidade e a eficiência dos sistemas elétricos, estabelecendo critérios técnicos e práticas recomendadas para o estudo, o dimensionamento e a proteção contra curto-circuito. O cumprimento dessas normas é fundamental para garantir a conformidade e a segurança nos projetos e instalações elétricas.

Conclusão

O estudo de curto-circuito desempenha um papel crucial na prevenção de falhas e na garantia da segurança dos sistemas elétricos. Ao compreender os diferentes tipos de curto-circuito, suas causas e consequências, os engenheiros elétricos podem implementar medidas preventivas eficazes. Investir nesse estudo é essencial para proteger vidas, evitar danos aos equipamentos e manter a confiabilidade do fornecimento de energia. Com uma abordagem proativa e análise cuidadosa, é possível mitigar os riscos associados aos curtos-circuitos e garantir o funcionamento seguro dos sistemas elétricos.

O que é o estudo de curto-circuito?

O estudo de curto-circuito é essencial para avaliar a robustez de um sistema elétrico. Curtos-circuitos podem ocorrer devido a falhas de isolamento ou descargas elétricas, gerando correntes intensas que podem danificar os equipamentos. Assim, é crucial garantir que as classificações de curto-circuito dos elementos do sistema sejam apropriadas. Além disso, é necessário desconectar as partes defeituosas da rede saudável para evitar danos adicionais. Para realizar esses estudos, são empregados softwares como ETAP, DigSilent PowerFactory e PSS/E, entre outros.

Por que realizar o estudo de curto-circuito

• Determinar a magnitude da corrente que flui através do sistema durante condições de falta.
• Determinar as classificações de curto-circuito (corrente de interrupção – componentes CA e CC, corrente de pico e classificações de tempo de resistência de curto) de painéis, interruptores e outros elementos do sistema de energia.
• Determinar as configurações operacionais permitidas que garantam que as classificações de curto-circuito estejam dentro da capacidade.
• Utilizar como entrada para o projeto do sistema de proteção (disjuntor/relé/liberação/TC/circuitos secundários) e para calcular configurações de proteção ideais.
• Utilizar como entrada para o cálculo de energia incidente em estudos de arco elétrico.

Metodologia do estudo de curto-circuito

• Coleta de dados de entradas (SLD, parâmetros do equipamento – classificação de tensão kV, classificação de potência MVA, impedância, nível de falha do sistema, relação X/R etc.).
• Modelagem em software de estudo.
• Configuração de cenários e casos de estudo.
• Realização das simulações.
• Revisão dos resultados e elaboração de recomendações, quando necessário.
• Envio de relatório detalhado.
• Apresentação dos resultados do estudo.

Normas de referência

• ANSI/IEEE C37
• IEC 60909
• IEEE 3002

Como a IFELL faz o estudo de curto-circuito

1. Levantamento em campo — diagrama unifilar atualizado, dados da concessionária no ponto de entrega (potência de curto-circuito e relação X/R), transformadores (potência, impedância percentual), cabos (bitola, comprimento, formação) e motores relevantes.
2. Modelagem — a instalação é montada em software de sistemas de potência, barra a barra, com as impedâncias de cada elemento.

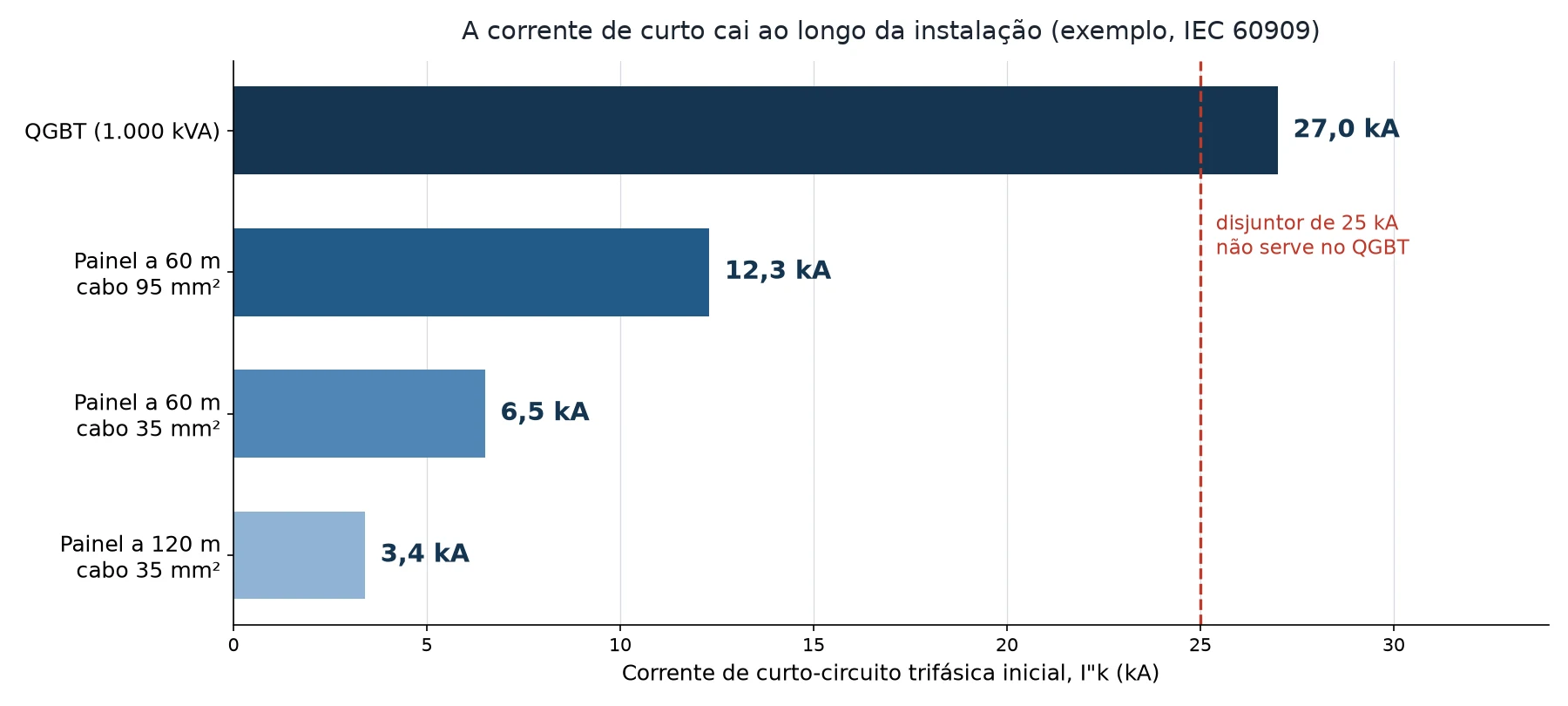

3. Cálculo — correntes de curto-circuito trifásico, bifásico, fase-terra e fase-neutro em cada barra, pelo método normalizado da IEC 60909: corrente inicial simétrica (I"k), corrente de pico (ip), corrente de interrupção (Ib) e corrente permanente (Ik).
4. Verificação de suportabilidade — cada disjuntor é comparado com o nível de curto da sua barra (capacidade de interrupção Icu/Ics), e cada barramento com a corrente de pico, que define o esforço eletrodinâmico.
5. Relatório com ART — memorial de cálculo, tabela de correntes por barra, lista de não conformidades e as correções recomendadas, assinado por engenheiro eletricista com ART registrada no CREA-SP.

Corrente simétrica e assimétrica

A corrente de curto-circuito tem duas componentes: a alternada simétrica, que depende das impedâncias do circuito, e uma componente contínua que aparece no instante da falta e decai com o tempo. Quanto maior a relação X/R do sistema (circuitos com muita reatância, típicos perto de transformadores e geradores), mais lenta é essa queda e maior fica o valor de pico nos primeiros ciclos. É por isso que o estudo entrega dois números diferentes para a mesma barra: a corrente simétrica dimensiona a capacidade de interrupção da proteção; a corrente de pico assimétrica dimensiona o esforço mecânico sobre barramentos e suportes.

A contribuição dos motores

Um motor de indução em operação vira gerador por alguns ciclos quando a tensão cai: a energia armazenada no campo alimenta a falta. Em plantas com grande parque de motores — bombas, compressores, ventiladores — essa contribuição pode elevar a corrente de curto de forma significativa nos primeiros ciclos, justamente quando a proteção precisa atuar. Estudos que ignoram os motores subdimensionam disjuntores e barramentos; a IFELL modela a contribuição motriz conforme a IEC 60909.

Do estudo à proteção: suportabilidade e seletividade

O estudo de curto-circuito não termina no cálculo. Ele alimenta duas decisões: a suportabilidade — cada dispositivo precisa ter capacidade de interrupção maior que o curto disponível na sua barra, sob pena de explodir em vez de interromper — e a seletividade, que usa as mesmas correntes para ajustar as proteções de modo que uma falha desligue só o trecho afetado. Por isso a IFELL entrega os dois estudos em conjunto: veja o estudo de coordenação e seletividade. O estudo também é a base do estudo de arco elétrico, que converte a corrente de falta em energia incidente.
