Padrão de Entrada de Energia

Padrão de entrada de energia: a conexão entre a rede e a sua instalação

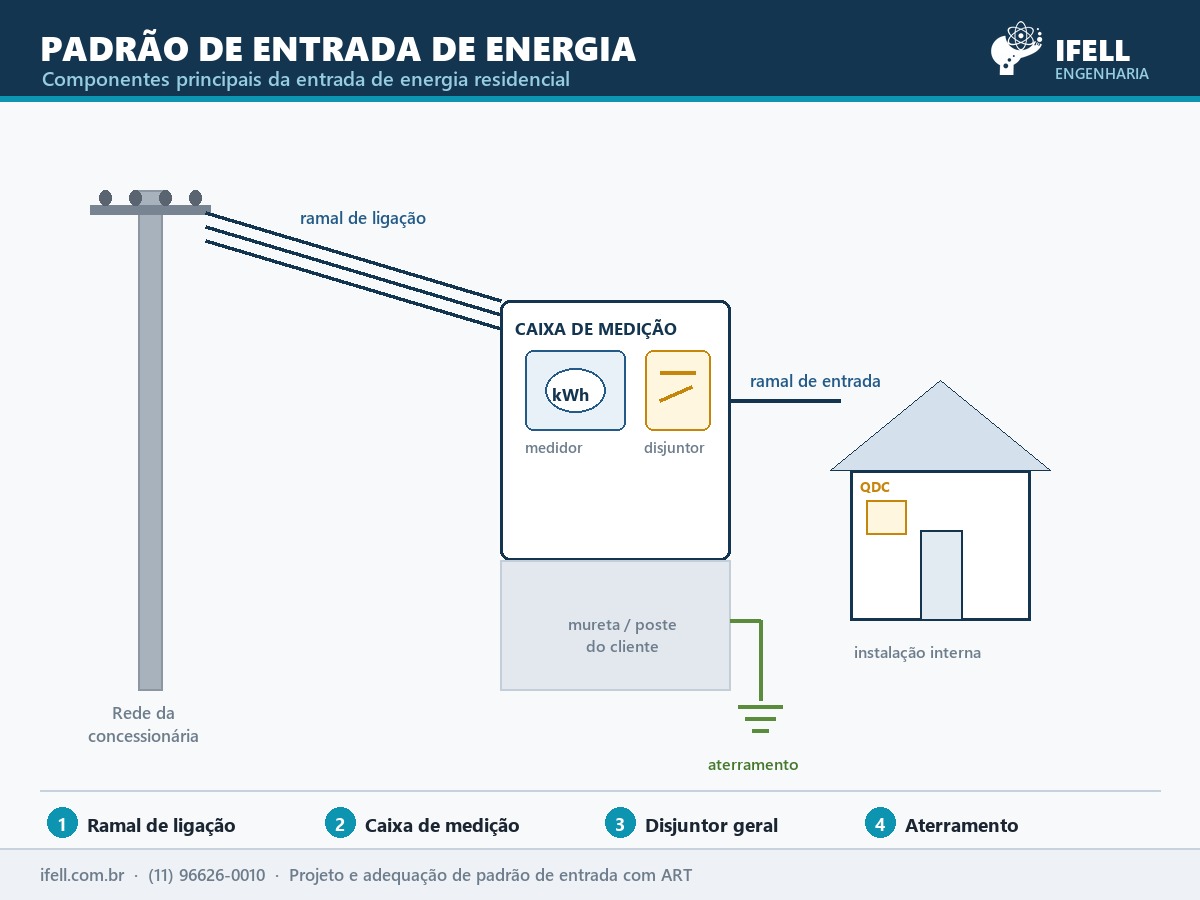

O padrão de entrada de energia é o conjunto de equipamentos e a infraestrutura responsáveis por receber o ramal da concessionária e conectar a rede elétrica à instalação do consumidor. É nele que ocorre a transição entre o sistema de distribuição e o circuito interno: o ponto de entrega define o limite de responsabilidade da distribuidora, e a partir dali a energia segue pela medição, pelo disjuntor geral e pelo aterramento até o quadro de distribuição da edificação.

Mais do que um requisito burocrático, o padrão de entrada determina a segurança da ligação, a exatidão da medição do consumo e a confiabilidade do fornecimento. Um padrão mal dimensionado provoca quedas de tensão, atuação indevida da proteção e reprovação na vistoria da concessionária. Por isso, a IFELL Engenharia projeta, adequa e regulariza o padrão de entrada conforme as normas da distribuidora e a ABNT NBR 5410, com responsável técnico habilitado e emissão de ART.

Conformidade com as normas da concessionária

Cada concessionária publica a sua própria norma técnica de fornecimento, que define os materiais homologados, as dimensões da entrada, o tipo de medição e os limites de carga por categoria de atendimento. O projeto do padrão de entrada precisa seguir exatamente esse documento — a norma da Enel, da CPFL ou da distribuidora local — para que a ligação seja aprovada.

• Atendimento às normas técnicas da concessionária (Enel, CPFL e demais distribuidoras);
• Especificação de materiais e equipamentos homologados pela distribuidora;
• Conformidade com a ABNT NBR 5410 (baixa tensão) e a NBR 14039 (média tensão);
• Definição correta da categoria de atendimento e do ponto de entrega;
• Documentação técnica preparada para a vistoria e a ligação nova.

Tipos de padrão de entrada

O tipo de padrão de entrada depende da carga da instalação e da tensão de fornecimento. A concessionária enquadra o consumidor em uma categoria de atendimento, que determina o número de fases e a faixa de carga permitida.

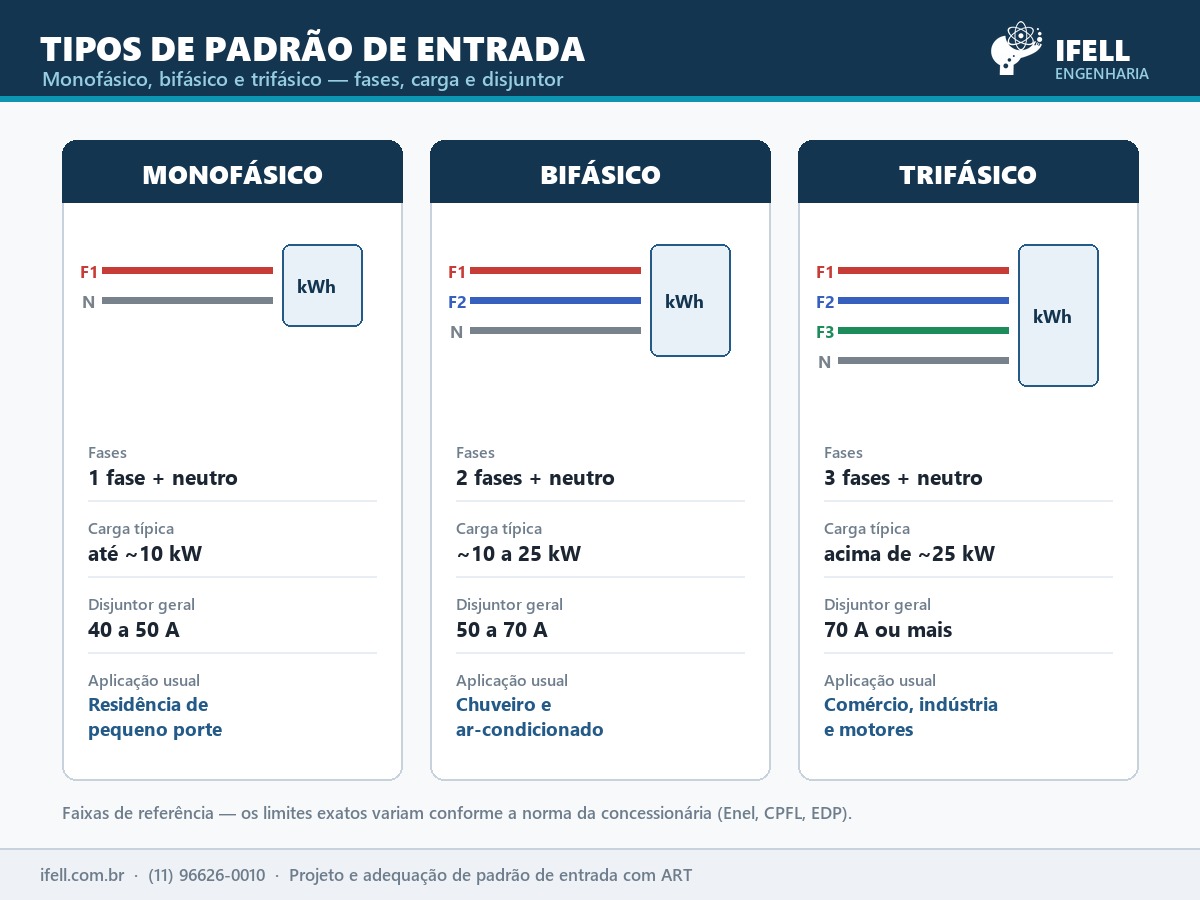

Monofásico, bifásico e trifásico

O atendimento monofásico (uma fase e neutro) atende cargas menores, típicas de residências de pequeno porte. O bifásico (duas fases e neutro) é indicado para cargas intermediárias, e o trifásico (três fases e neutro) é exigido em instalações com maior demanda, motores e equipamentos trifásicos. A escolha correta evita o reprovo no padrão e garante o equilíbrio entre as fases.

Baixa e média tensão

A maioria das ligações é feita em baixa tensão, com o padrão de entrada convencional em poste ou mureta. Quando a demanda é elevada, a concessionária pode exigir atendimento em média tensão, com entrada por cabine primária ou subestação, transformador e medição em média. Nesse caso, o projeto envolve a NBR 14039 e o dimensionamento da proteção de média tensão.

Dimensionamento do ramal, do disjuntor e do aterramento

O dimensionamento é a etapa técnica que define os componentes do padrão a partir da carga instalada e da categoria de atendimento. Cada elemento é calculado para suportar a corrente, limitar a queda de tensão e proteger a instalação contra falhas.

• Ramal de entrada: bitola dos condutores definida pela carga e pela distância, com a seção mínima exigida pela norma da concessionária;
• Disjuntor geral: corrente nominal padronizada conforme a faixa de carga, garantindo a proteção contra sobrecarga e curto-circuito;
• Aterramento: haste, condutor de proteção e equipotencialização para a segurança contra choques e a referência de tensão;
• Dispositivos de proteção contra surtos (DPS) quando exigidos pela instalação;
• Verificação da queda de tensão dentro dos limites normativos do ponto de entrega ao quadro.

Medição direta e indireta (TC/TP)

A medição é o ponto em que a concessionária registra o consumo de energia. A forma de medir depende da grandeza da carga e da tensão de atendimento, podendo ser direta ou indireta.

• Medição direta: o medidor é ligado diretamente ao ramal, adotada nas ligações de menor carga em baixa tensão;
• Medição indireta: utiliza transformadores de corrente (TC) e, em média tensão, transformadores de potencial (TP) para reduzir as grandezas medidas, empregada em cargas elevadas;
• Caixa de medição padronizada e lacrável, conforme o modelo homologado pela distribuidora;
• Conjunto de medição preparado para a leitura e a fiscalização da concessionária.

Poste, mureta e caixa de medição

A infraestrutura física do padrão de entrada abriga e protege os equipamentos de medição e proteção. A escolha entre poste e mureta segue a norma da concessionária e as condições do imóvel.

• Poste de entrada com altura e resistência mecânica conforme a norma da distribuidora;
• Mureta de alvenaria para abrigar a caixa de medição em frente ao imóvel;
• Caixa de medição e caixa do disjuntor padronizadas, com grau de proteção adequado;
• Eletrodutos, curvas e acessórios homologados para o ramal de entrada;
• Posicionamento que garanta o acesso livre da concessionária para leitura e manutenção.

Processo de aprovação e ligação nova

A regularização de uma ligação nova segue um fluxo definido pela concessionária. O padrão de entrada deve estar construído e em conformidade antes da vistoria, e a documentação técnica precisa acompanhar a solicitação.

• Levantamento da carga e definição da categoria de atendimento;
• Elaboração do projeto do padrão de entrada e emissão da ART, quando exigido;
• Construção ou adequação do padrão com materiais homologados;
• Protocolo do pedido de ligação e agendamento da vistoria;
• Vistoria da concessionária, correção de pendências e energização.

Aumento de carga e adequação do padrão

Quando a instalação passa a consumir mais do que a carga contratada — pela ampliação de uma edificação, instalação de novos equipamentos, ar-condicionado, motores ou carregadores de veículos elétricos — é necessário solicitar o aumento de carga à concessionária e adequar o padrão de entrada. O aumento de carga pode exigir a troca de categoria (de monofásico para bifásico ou trifásico), o redimensionamento do ramal e do disjuntor e a atualização da medição.

• Análise da demanda atual e da nova carga pretendida;
• Eventual mudança da categoria de atendimento e do tipo de medição;
• Substituição do ramal, do disjuntor e dos componentes do padrão;
• Projeto e ART para protocolo do aumento de carga junto à distribuidora.

Prazos e quando é necessário projeto e ART

Os prazos de análise, vistoria e ligação variam conforme a concessionária e a complexidade da ligação. Ligações de baixa carga costumam ter trâmite mais rápido, enquanto atendimentos trifásicos, medição indireta e média tensão demandam análise de projeto e prazos maiores. Em todos esses casos, a norma da distribuidora e a legislação do CREA exigem projeto elétrico e Anotação de Responsabilidade Técnica (ART) assinada por engenheiro habilitado. A IFELL Engenharia conduz cada etapa — do projeto à energização — com responsável técnico registrado no CREA-SP, reduzindo o risco de reprovação e o tempo até a ligação.

Perguntas Frequentes

O que é o padrão de entrada de energia?

O padrão de entrada de energia é o conjunto de equipamentos e a infraestrutura que recebe o ramal da concessionária e faz a conexão da rede elétrica à instalação do consumidor. Ele reúne o poste ou a mureta, a caixa de medição, o medidor, o disjuntor geral e o aterramento, sendo padronizado conforme as normas da distribuidora (como Enel e CPFL) para garantir a medição correta do consumo e a segurança da ligação.

Como solicitar aumento de carga na concessionária?

O aumento de carga é solicitado à concessionária quando a demanda da instalação ultrapassa a carga contratada, exigindo a adequação do padrão de entrada. O processo envolve o levantamento da nova carga, a possível mudança de categoria de atendimento (monofásico, bifásico ou trifásico), o redimensionamento do ramal, do disjuntor e da medição, e a apresentação de projeto e ART quando solicitado pela distribuidora. A IFELL Engenharia elabora a documentação técnica e adequa o padrão para a aprovação.

Qual disjuntor e ramal de entrada devo usar?

O disjuntor geral e a seção do ramal de entrada são definidos pela carga instalada e pela categoria de atendimento fornecida pela concessionária, seguindo as tabelas da norma da distribuidora e a ABNT NBR 5410. Cada faixa de carga corresponde a um disjuntor padronizado e a uma bitola mínima de condutor, garantindo a proteção contra sobrecarga e a queda de tensão dentro dos limites. O dimensionamento correto deve ser feito por profissional habilitado, evitando reprovação na vistoria.

Preciso de projeto e ART para o padrão de entrada?

Sim, na maioria dos casos. Ligações de maior carga, atendimentos trifásicos, medição indireta e instalações em média tensão exigem projeto elétrico e Anotação de Responsabilidade Técnica (ART) assinada por engenheiro habilitado, conforme a norma da concessionária e a legislação do CREA. Mesmo em ligações menores, a adequação do padrão deve respeitar a ABNT NBR 5410. A IFELL Engenharia executa o projeto, emite a ART e acompanha a aprovação com responsável técnico registrado no CREA-SP.
