Parametrização do relé Pextron URPE 7104 e 7104T

7104 ou 7104T

Os dois têm as curvas de fase e neutro desenhadas no painel, com um LED em cada parâmetro. O que muda são as funções:

O 7104 é vendido para TC com secundário de 5 A ou de 1 A e com alimentação auxiliar de 72 a 250 V ou de 20 a 80 V, em corrente alternada ou contínua; o manual do 7104T (versão 10.34) traz só 5 A e 72 a 250 V. O código fica na etiqueta dos bornes, e vale conferir antes de calcular qualquer ajuste.

Como o relé é programado

O primeiro parâmetro é o TC, a relação de transformação do TC. A partir dele, todos os ajustes de corrente e o amperímetro passam a trabalhar em corrente primária: o valor da tabela do estudo vai direto para o relé. A relação é um número inteiro, de 1 a 250, ou de 10 a 1.250 em passos de 10 quando uma chave interna amplia a faixa.

Para fase (curva vermelha do painel) e neutro (curva verde), os parâmetros são os mesmos. Faixas do manual da versão 7.18, para TC com secundário de 5 A:

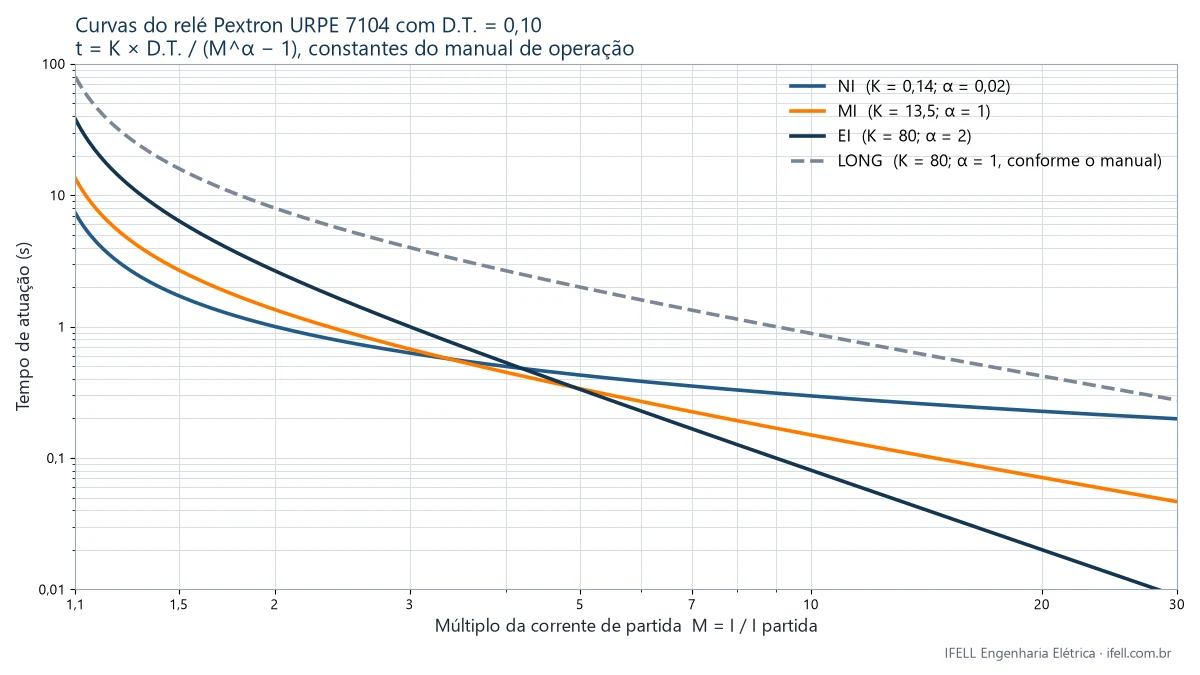

As curvas NI, MI e EI seguem a equação da IEC 60255-151, t = K × D.T. / (M^α − 1), em que M é a corrente dividida pela corrente de partida. Um exemplo com valores ilustrativos, que na vida real vêm do estudo:

• TC 100-5: programa-se TC = 20.
• Partida de fase de 40 A primários: programa-se 40 (são 2 A no secundário, dentro da faixa).
• Curva MI com D.T. 0,20: numa corrente de 400 A, dez vezes a partida, o relé atua em 13,5 × 0,20 / (10 − 1) = 0,30 s.
• Instantâneo de fase em 600 A: programa-se 600 (30 A no secundário).

Cinco pontos de atenção

1. TC trocado com RTC antigo

Se o TC passa de 100-5 para 200-5 e o parâmetro TC continua em 20, o relé lê metade da corrente real. Todos os ajustes dobram sem ninguém perceber: a partida de 40 A passa a atuar com 80 A, e o instantâneo de 600 A, com 1.200 A. Troca de TC sempre exige revisar o parâmetro TC e conferir a corrente no amperímetro do relé com carga.

2. A curva LONG não é a tempo longo da IEC

O manual do URPE 7104 dá K = 80 e α = 1 para a curva LONG. A curva de tempo longo da IEC 60255-151 usa K = 120. Se o software do estudo modelar o relé com a curva da IEC, os tempos calculados ficam 50% maiores que os do relé. Para NI, MI e EI as constantes são as mesmas da IEC.

3. Faixas mínimas e corrente alta no secundário

O dial de tempo não desce de 0,10 e o tempo definido não desce de 0,10 s. Estudo que pede D.T. 0,05 não cabe nesse relé e precisa ser refeito dentro da faixa. Acima de 100 A no secundário, a curva inversa tende a tempo definido, e a entrada de corrente suporta 300 A por 1 s e 1.000 A por 0,1 s. Com relação baixa isso aparece rápido: um TC 50-5 numa entrada com 10 kA de curto entrega 1.000 A ao relé, antes de considerar a saturação do TC.

4. Energização do transformador

Na versão 7.18, a corrente de magnetização é tratada pela partida de carga fria: as saídas de trip esperam 200 ms depois que o disjuntor fecha. O relé sabe que o disjuntor fechou pela entrada XB7, ligada ao contato auxiliar 52b. Sem essa ligação, o atraso não acontece, e o instantâneo precisa ficar acima da corrente de magnetização dos transformadores.

5. O que a Enel pede do relé

Nas notas da Tabela 10, a ET 0004 da Enel (versão 5, item 7.12.2) pede que o relé da proteção geral registre, por fase e neutro, a corrente interrompida, com memória não volátil, data e hora ajustadas e armazenamento de eventos (nota 3). Pede também fonte de reserva com autonomia mínima de 2 horas para manter a sinalização e a memória (nota 9) e um dispositivo exclusivo, com teste individual, para garantir a energia da bobina de abertura do disjuntor, de preferência fonte capacitiva (nota 10). No manual do 7104 versão 7.18, as bandeirolas e os registros de corrente ficam em memória volátil; no 7104T versão 10.34, as bandeirolas de trip ficam em memória não volátil e os registros de corrente, não. Nenhum dos dois manuais descreve registro com data e hora. Em cabine nova ou em reforma que passa pela Enel, é preciso conferir esses itens na versão instalada antes de manter o relé no projeto.

A mesma especificação pede meios contra alteração indevida dos ajustes (nota 8). No URPE 7104, a chave interna 1 bloqueia a programação pelo teclado, e um parâmetro separado libera ou bloqueia a programação pela porta serial. A Enel pode lacrar o relé com os valores do projeto aprovado.

Antes de mexer no relé

O próprio fabricante avisa que alterar parâmetro com o relé em serviço pode provocar atuação. O disjuntor fica bloqueado durante a programação, ou a parametrização é feita em bancada e o relé volta pronto para o painel. Depois de programado, os valores são conferidos no display, um a um, contra a tabela de ajustes; o ensaio por injeção secundária com mala de teste confirma partida e tempo em cada função.

O que a IFELL entrega

• Estudo de curto-circuito e seletividade, ou revisão do estudo existente, com a proteção da Enel a montante.
• Tabela de ajustes no formato do relé: TC, I partida, Curva, D.T., I def., T def. e I inst. de fase e neutro; no 7104T, também tensão, frequência e relação do TP.
• Parametrização no local, com o disjuntor bloqueado, e conferência dos valores programados.
• Verificação dos itens da ET 0004 que dependem do relé: funções da Tabela 10, registro de eventos, fonte de reserva e energia de disparo.
• Relatório e ART.

O mesmo serviço vale para relés de outros fabricantes; veja parametrização e ensaio de relés de proteção.

Perguntas Frequentes

Pextron e URPE são marcas da Pextron. A IFELL não tem vínculo com o fabricante. As funções e faixas citadas são dos manuais de operação do URPE 7104 (versão 7.18, revisão 14, de novembro de 2018) e do URPE 7104T (versão 10.34, de fevereiro de 2019). Versões posteriores podem ter mudado; vale sempre o manual da versão instalada.
