Estudos elétricos no PTW, com licença original
O PTW (Power*Tools for Windows), da SKM Systems Analysis, é um dos programas de análise de sistemas elétricos mais usados na indústria. A IFELL tem licença perpétua do PTW em nome da empresa e faz nele os estudos de curto-circuito, fluxo de carga, seletividade, arco elétrico e harmônicas, com relatório em português e ART.
Os módulos do PTW em cada estudo
O PTW é dividido em módulos, e cada um responde por uma parte do estudo:
| Módulo | O que calcula | Estudo |
|---|---|---|
| DAPPER | Fluxo de carga, queda de tensão e demanda. É a base do modelo. | Fluxo de carga |
| A_FAULT | Curto-circuito pelas normas ANSI/IEEE C37, com o serviço de interrupção dos disjuntores | Curto-circuito |
| IEC 909 | Curto-circuito pela IEC 60909: corrente inicial, de pico e de interrupção | Curto-circuito |
| IEC 363 | Curto-circuito em instalações de bordo e offshore, pela IEC 61363-1 | Navios e plataformas |
| Equipment Evaluation | Compara disjuntores, barramentos e cabos com o curto e a carga calculados | Suportabilidade |

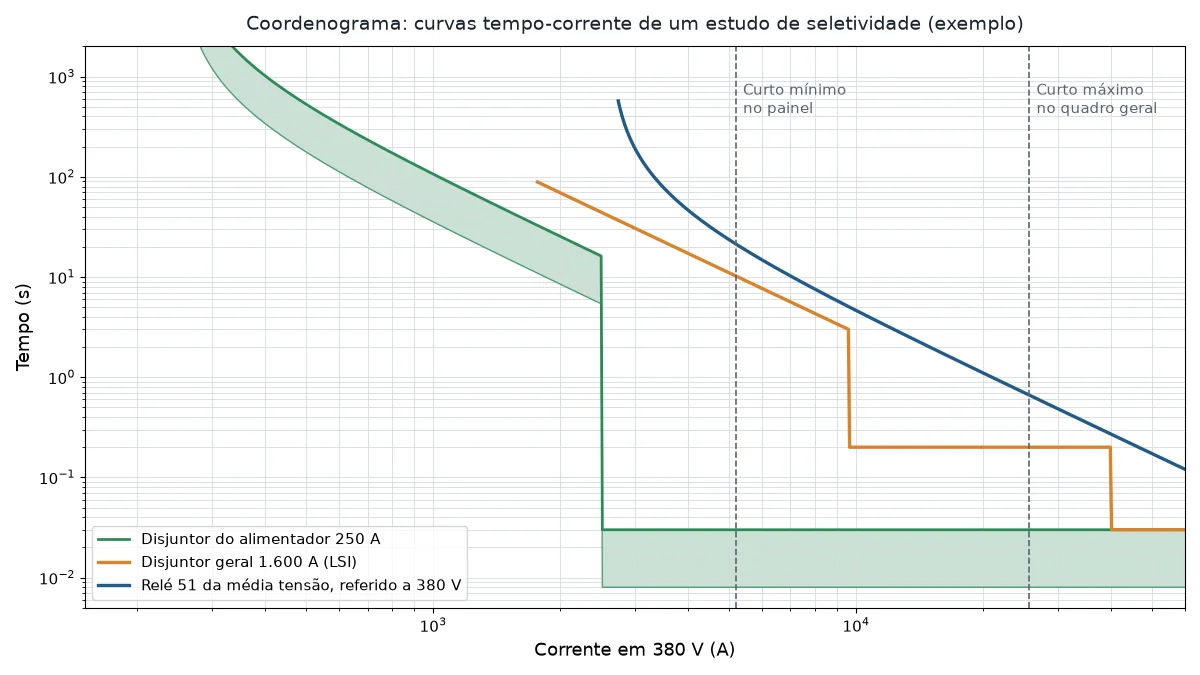

| CAPTOR | Curvas tempo-corrente de relés, disjuntores e fusíveis (coordenograma) | Coordenação e seletividade |
| Arc Flash Evaluation | Energia incidente e fronteira de arco pela IEEE 1584-2018, com etiquetas | Arco elétrico |
| HI_WAVE | Harmônicas: distorção de tensão e de corrente, ressonância, filtros e fator K de transformadores | Harmônicos |
No estudo de harmônicas, o espectro dos inversores e das cargas vem do fabricante ou de medição em campo com analisador de energia, e os resultados são comparados com os limites da IEEE 519. É o estudo que decide entre transformador com fator K, reator, filtro ou inversor de entrada ativa. Veja estudo de harmônicos.
Por que software original
- Contrato. Mineradoras, siderúrgicas e EPCistas costumam exigir software licenciado, e muitas especificações técnicas pedem o PTW pelo nome. A IFELL atende essa exigência com licença própria.
- Lei. Usar programa sem licença viola a Lei 9.609/1998, a Lei do Software. Com a licença em nome da empresa, o modelo e o relatório podem ir ao cliente e à auditoria sem pendência.
- Atualização. A licença traz suporte e atualizações do fabricante: bibliotecas de relés, disjuntores e fusíveis e os métodos das normas novas, como a IEEE 1584-2018.
- Revisão. O mesmo modelo serve quando a instalação muda: entra a carga nova, o cálculo roda de novo e os resultados são comparados.
Como o estudo é feito
- Dados. Unifilar, lista de cargas, transformadores, cabos com comprimento, relés e dados de curto da concessionária, num envio único.
- Base de dados. Uma planilha com cada barra, cabo e equipamento e a origem de cada número. O que faltar vira premissa, por escrito.
- Critérios. Normas, cenários de operação e premissas vão ao cliente para aprovação antes do cálculo.
- Modelo e cálculo no PTW.
- Relatório em português. O PTW tem interface e relatórios só em inglês. A IFELL entrega o relatório, as tabelas e o memorial em português, com ART.
O que você recebe
- Relatório técnico em português, com premissas, critérios e conclusões.
- Tabelas de curto-circuito por barra e verificação dos equipamentos.
- Coordenogramas e tabela de ajustes dos relés.
- Energia incidente por painel e etiquetas de arco, quando o estudo inclui arco elétrico.
- Base de dados em Excel e unifilar atualizado.
- Arquivo do modelo no PTW, quando o contrato prevê.
- ART do engenheiro responsável.
PTW, ETAP ou PowerFactory?
Os três calculam curto-circuito, fluxo de carga, seletividade e arco elétrico pelas mesmas normas: IEC 60909, ANSI/IEEE C37 e IEEE 1584. O resultado depende mais do modelo e dos dados do que do programa. A diferença está na interface, nos módulos e no licenciamento. Se a especificação do seu projeto pede o PTW, a IFELL atende com licença própria.
PTW, Power*Tools e SKM são marcas da SKM Systems Analysis, Inc. A IFELL é usuária licenciada do programa; não é revendedora nem representante da SKM.
Perguntas Frequentes
O que é o PTW?
É o Power*Tools for Windows, da SKM Systems Analysis, dos Estados Unidos: um programa de análise de sistemas elétricos de potência. Calcula curto-circuito, fluxo de carga, coordenação da proteção e energia incidente, e é usado em indústrias, mineradoras e concessionárias.
A licença do PTW da IFELL é original?
Sim. É uma licença perpétua, comprada direto da SKM, em nome da IFELL Engenharia Elétrica.
A IFELL entrega o arquivo do PTW?
Quando o contrato prevê, sim, junto com a base de dados em Excel. Para abrir e rodar o arquivo, o cliente precisa de licença própria do PTW. O relatório em PDF e as planilhas não dependem do programa.
A Enel ou a NR-10 exigem algum software?
Não. A Enel avalia o estudo e os ajustes da proteção da cabine (ET 0004, item 7.16), e a nova NR-10 pede o estudo de energia incidente quando a tabela do Anexo IV não se aplica. Nenhuma das duas nomeia programa: o que se confere é o método, a norma usada e a ART.
Vocês fazem estudo de harmônicas no PTW?
Sim, no módulo HI_WAVE do PTW: distorção de tensão e de corrente, ressonância com bancos de capacitores, filtros e fator K de transformadores, comparados com os limites da IEEE 519. O espectro dos inversores e das cargas vem do fabricante ou de medição em campo.
Seu contrato pede o estudo em PTW?
Envie a especificação técnica e o unifilar. A IFELL responde com escopo, prazo e preço do estudo.
